Srebrni konjpredstavljaQFT15-18 Stroj za izradu blokovakao rješenje velikog kapaciteta za proizvođače koji traže automatiziranu proizvodnju betonskih blokova, dosljednu kvalitetu kalupljenja i učinkovitu proizvodnju velikih razmjera. Dizajnirana oko inteligentne HMI+PLC kontrole i napredne tehnologije servo vibracija, ova oprema podržava proizvodnju šupljih blokova, kamena za popločavanje, pune cigle, rubnjaka, cigle za zaštitu kosina, blokova za travnjak i drugih betonskih proizvoda.
QFT15-18 je projektiran za tvornice industrijskih blokova koje zahtijevaju veći proizvodni kapacitet bez oslanjanja u velikoj mjeri na ručni rad. Njegov potpuno automatizirani proizvodni koncept povezuje doziranje, miješanje, oblikovanje, prijenos, stvrdnjavanje, rukovanje paletama i paletiziranje u integrirani tijek rada. Ovisno o proizvodu i formulaciji sirovina, stroj može postići rezultate poput 8.600–10.000 kamenih ploča za popločavanje po satu, 2.450–3.000 šupljih blokova po satu i 15.000–18.900 punih opeka po satu. Njegov četveroosni servo vibracijski sustav čipa, prosječno ubrzanje uzbude od približno 30g, frekvencija uzbude od 0–65 Hz i instalirana snaga glavnog stroja od približno 135 kW pružaju tehničku osnovu za proizvodnju betonskih proizvoda visoke propusnosti.
Sadržaj
- Što je QFT15-18 stroj za izradu blokova?
- Kako automatizacija poboljšava učinkovitost proizvodnje?
- Zašto su servo vibracije važne za kvalitetu betonskih blokova?
- Koje proizvode može proizvesti stroj?
- Koji su ključni tehnički parametri?
- Kako se uklapa u potpuno automatsku proizvodnu liniju?
- Što bi kupci trebali razmotriti prije kupnje?
- Često postavljana pitanja
- Zaključak

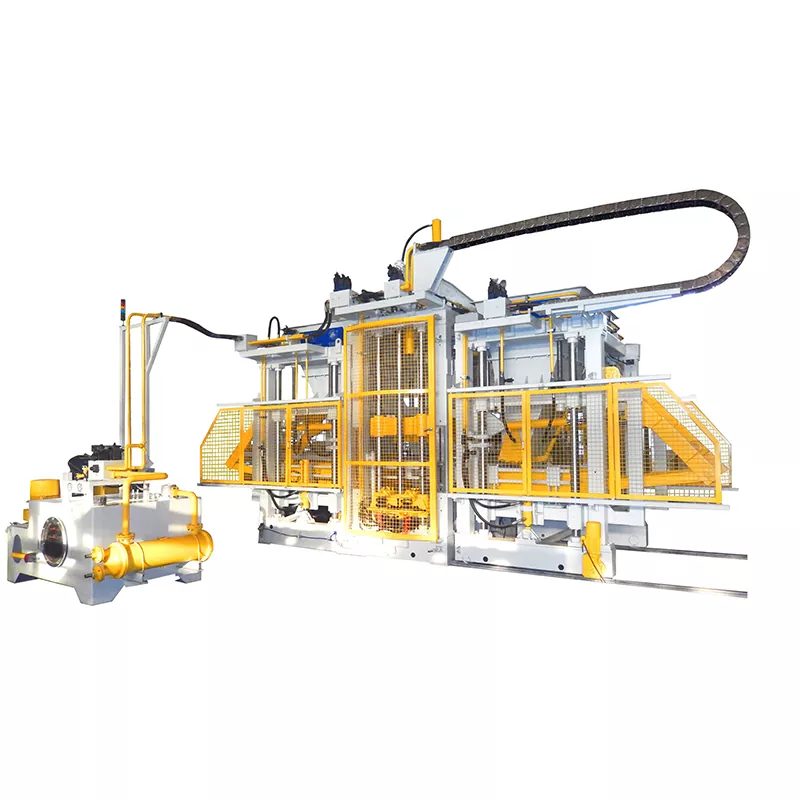

Što je QFT15-18 stroj za izradu blokova?
QFT15-18 je automatski stroj za proizvodnju betonskih blokova visokog kapaciteta razvijen za veće proizvodne operacije. Za razliku od malih blok strojeva koji ovise o značajnoj ručnoj intervenciji, ovaj model je dizajniran oko integriranog automatiziranog tijeka rada i HMI+PLC inteligentnog digitalnog upravljačkog sustava.
Stroj pripada seriji opreme za izradu blokova Silver Horse i razvijen je kao nasljednik ranijeg modela QFT 9-16 većeg kapaciteta. Njegova proizvodna konfiguracija namijenjena je tvornicama koje trebaju ponovljive cikluse kalupljenja, centraliziranu kontrolu procesa i učinkovito rukovanje materijalima.
Jedna od njegovih važnih karakteristika je sposobnost prilagođavanja različitih betonskih proizvoda promjenom konfiguracije kalupa. To čini opremu korisnom za proizvođače koji opslužuju projekte izgradnje, komunalne infrastrukture, uređenja okoliša, asfaltiranja cesta i zaštite padina.
Kako automatizacija poboljšava učinkovitost proizvodnje?
Za modernu tvornicu betonskih proizvoda učinkovitost proizvodnje nije određena samo brzinom glavnog stroja. Priprema materijala, kretanje paleta, prijenos proizvoda, stvrdnjavanje, slaganje i intervencija operatera mogu utjecati na stvarni tvornički učinak.
QFT15-18 dizajniran je za povezivanje ovih faza u koordinirani proizvodni proces. Potpuno automatizirana konfiguracija može integrirati doziranje i miješanje sirovina s oblikovanjem, mokrim prijenosom blokova, rukovanjem paletama, stvrdnjavanjem, skladištenjem paleta i robotskim paletiziranjem.
- Smanjena ručna intervencija:Automatizirano rukovanje materijalom i pomicanje paleta smanjuju zahtjeve za radom koji se ponavljaju.
- Konzistentan rad:Upravljanje temeljeno na PLC-u pomaže u standardizaciji proizvodnih parametara tijekom ponovljenih ciklusa.
- Veća propusnost:Veliki kapacitet kalupljenja omogućuje oblikovanje više proizvoda tijekom svakog proizvodnog ciklusa.
- Bolja koordinacija tijeka rada:Transportne trake, sustavi paleta, oprema za sušenje i oprema za paletiranje mogu raditi kao povezani proizvodni sustav.
- Centralizirani nadzor:HMI i PLC kontrole operaterima pružaju organiziraniji način upravljanja proizvodnjom.
Za tvornice koje planiraju dugoročno proširenje proizvodnje, automatizacija također može olakšati standardizaciju procesa proizvodnje kako se zahtjevi proizvodnje povećavaju.
Zašto su servo vibracije važne za kvalitetu betonskih blokova?
Vibracije su ključni dio oblikovanja betonskih proizvoda jer se betonska smjesa mora učinkovito rasporediti i zbiti unutar kalupa. Nedosljedne vibracije mogu pridonijeti varijacijama u gustoći, izgledu površine i geometriji proizvoda.
QFT15-18 koristi četveroosni sustav servo vibracija čipa razvijen pomoću patentirane tehnologije Silver Horse. Objavljene tehničke specifikacije pokazuju frekvenciju pobude od 0–65 Hz i prosječno ubrzanje pobude od približno 30g.
Konfiguracija servo vibracija namijenjena je za kontrolirano i učinkovito zbijanje materijala. Kada se odgovarajući parametri vibracija usklade s betonskom mješavinom, dizajnom kalupa i zahtjevima proizvoda, proces može pomoći u poboljšanju ujednačenosti i stabilnosti kalupljenja.
Ovo je osobito važno kada se proizvode proizvodi različitih dimenzija ili strukturnih zahtjeva. Umjesto da vibracije tretira kao mehaničku operaciju fiksne brzine, računalno kontrolirani sustav pretvorbe frekvencije pruža veću fleksibilnost u upravljanju proizvodnim parametrima.
Koje proizvode može proizvesti stroj?
Jedna od glavnih prednosti sustava za izradu blokova velikog kapaciteta je svestranost proizvodnje. S odgovarajućim kalupima i ispravno formuliranim sirovinama, QFT15-18 može proizvesti više kategorija betonskih proizvoda.
| Vrsta proizvoda | Tipična veličina | Količina kalupa | Referentni izlaz |
|---|---|---|---|
| Kaldrma | 198 × 98 × 60/80 mm | 60 kom./paleta | 8.600–10.000 kom./h |
| Rubnjak u boji | 500–800 × 120 × 350 mm | 2 kom./paleta | 205–240 kom./h |
| Opeka za zaštitu kosina | 406 × 305 × 102 mm | 9 kom./paleta | 1.300–1.620 kom./h |
| Puna cigla | 240 × 115 × 53 mm | 84 kom./paleta | 15.000–18.900 kom./h |
| Šuplji blok | 390 × 190 × 190 mm | 15 kom./paleta | 2.450–3.000 kom./h |
Oprema se također može konfigurirati za proizvode kao što su blokovi za spajanje, blokovi za travnjak, ekološki propusne opeke, porozni blokovi, umjetni kamen, komunalna opeka i posebni građevinski proizvodi. Stvarni učinak varira ovisno o dimenzijama proizvoda, sirovinama, formulaciji i potrebnoj vrsti proizvoda.
Koji su ključni tehnički parametri?
Razumijevanje tehničke konfiguracije bitno je pri ocjenjivanju stroja za izradu blokova jer sam učinak ne opisuje potpunu proizvodnu sposobnost.
| Tehnička stavka | Referentna specifikacija QFT15-18 |
|---|---|
| Veličina palete | 1400 × 1200 mm |
| Instalirana snaga glavnog stroja | Otprilike 135 kW |
| Frekvencija uzbude | 0–65 Hz |
| Prosječno ubrzanje uzbude | Otprilike 30g |
| Sustav vibracija | Četveroosni servo vibracijski sustav čipa |
| Kontrolni sustav | HMI + PLC inteligentna digitalna kontrola |
| Način proizvodnje | Potpuno automatska konfiguracija proizvodnje |
Ove specifikacije treba razmotriti zajedno s tvorničkim proizvodnim asortimanom i planom proizvodnje. Na primjer, proizvodnja šupljih blokova ne može se izravno usporediti s proizvodnjom manjeg kamena za popločavanje jer se količine kalupa, dimenzije, vremena ciklusa i potrošnja materijala razlikuju.
Kako se uklapa u potpuno automatsku proizvodnu liniju?
Glavni stroj predstavlja samo jedan dio proizvodnog sustava industrijskog bloka. Kako bi se postigla kontinuirana proizvodnja, pomoćna oprema mora biti koordinirana oko pripreme materijala, oblikovanja, transporta, stvrdnjavanja i rukovanja gotovim proizvodom.
Tipična automatizirana konfiguracija može uključivati:
- Stroj za doziranje
- Mješalica boja i materijala
- Mješalica za osnovni materijal
- Pužni transporter i silos za cement
- Cementna ljestvica
- Trakasti transporteri materijala
- Glavni stroj za oblikovanje blokova
- Wet-block transporter
- Ulagač paleta i elevator paleta
- Peći za sušenje i transporteri za sušenje
- Oprema za spuštanje i skladištenje paleta
- Robot za paletiranje koordinatnog tipa
- PLC kontrolna soba
- Sustav pakiranja
Ovaj integrirani pristup omogućuje proizvođačima da dizajniraju proizvodni kapacitet oko cijelog tvorničkog tijeka rada umjesto da procjenjuju stroj za oblikovanje blokova kao izolirani dio opreme. Za velike projekte, potpuno automatizirana proizvodna linija za izradu blokova može pružiti koordiniranije rješenje.
Što bi kupci trebali razmotriti prije kupnje?
Odabir industrijske opreme za izradu blokova trebao bi započeti s predviđenim proizvodima i potrebnim proizvodnim kapacitetom, a ne jednostavnim odabirom stroja s najvećim nominalnim učinkom.
- Definirajte asortiman proizvoda:Odredite hoće li tvornica uglavnom proizvoditi šuplje blokove, pune opeke, opločnike, rubnjake, propusne opeke ili nekoliko kategorija proizvoda.
- Izračunajte realni kapacitet:Razmotrite ciklus kalupljenja, kapacitet stvrdnjavanja, radno vrijeme, veličinu proizvoda i planirano korištenje umjesto da se oslanjate samo na maksimalnu satnu proizvodnju.
- Procijenite zahtjeve za automatizaciju:Odlučite koliko doziranja, prijenosa, rukovanja paletama, sušenja i paletiranja treba biti automatizirano.
- Provjerite tvorničku infrastrukturu:Potvrdite raspoloživi električni kapacitet, proizvodni prostor, skladište sirovina, područje sušenja i prostor za rukovanje gotovim proizvodom.
- Uzmite u obzir fleksibilnost kalupa:Ako se planira više proizvoda, zahtjevi za kompatibilnost kalupa i prijelaz trebaju biti uključeni u odluku o kupnji.
- Pregledajte tehničku podršku:Instalacija, puštanje u pogon, obuka operatera, rezervni dijelovi i podrška nakon prodaje mogu izravno utjecati na proces pokretanja.
Srebrni konj je razvio i isporučio rješenja za proizvodnju blokova za međunarodna tržišta, sa svojim projektima izvještavanja o informacijama o tvrtki u više regija. Proizvođač također navodi da je njegova oprema dizajnirana da zadovolji međunarodne izvozne zahtjeve i da se može isporučiti s pratećom opremom za cjelovita proizvodna rješenja.
Često postavljana pitanja
Koje vrste blokova može proizvesti QFT15-18?
Stroj može proizvoditi šuplje blokove, pune opeke, kamene popločnike, rubnjake, opeke za zaštitu nagiba, blokove za travnjake, ekološki propusne opeke, porozne blokove i druge betonske proizvode kada se usklade s odgovarajućim kalupima i proizvodnim formulacijama.
Koliki je učinak QFT15-18 za šuplje blokove?
Za šuplji blok 390 × 190 × 190 mm, objavljena specifikacija ukazuje na količinu kalupljenja od 15 komada po paleti, vrijeme ciklusa od približno 18-22 sekunde i referentni učinak od oko 2450-3000 komada na sat, što je ekvivalentno približno 34-42 m³ na sat.
Je li QFT15-18 prikladan za automatizirane tvornice?
Da. Stroj je dizajniran za potpuno automatizirane konfiguracije proizvodnje i može se integrirati sa sustavima za doziranje, miješanje, transport, stvrdnjavanje, rukovanje paletama, paletiziranje i PLC upravljačke sustave.
Kolika je instalirana snaga glavnog stroja?
Objavljeni tehnički parametri navode približno 135 kW za glavni stroj. Ukupni električni zahtjevi kompletne proizvodne linije bit će veći jer se mora uključiti i pomoćna oprema.
Koji čimbenici utječu na stvarni proizvodni ciklus?
Dimenzije proizvoda, karakteristike sirovina, formulacija betona, čvrstoća proizvoda ili zahtjevi za kvalitetom, konfiguracija kalupa i radni uvjeti mogu utjecati na ciklus kalupljenja i konačni rezultat.
Može li se oprema koristiti za proizvodnju kamena za popločavanje?
Da. Objavljeni podaci navode konfiguraciju kamena za popločavanje 198 × 98 × 60/80 mm sa 60 komada po paleti, trajanjem ciklusa od 20-25 sekundi i naznačenim učinkom od približno 8.600-10.000 komada na sat.
Zaključak
QFT15-18 kombinira kalupljenje velikog kapaciteta, automatiziranu kontrolu proizvodnje, tehnologiju servo vibracija i fleksibilne primjene proizvoda u proizvodnu platformu dizajniranu za proizvodnju betonskih proizvoda velikih razmjera. Njegova tehnička konfiguracija čini ga posebno relevantnim za tvornice koje proizvode opločnike, šuplje blokove, punu ciglu, rubnjake, proizvode za zaštitu kosina i druge betonske građevinske materijale. Ako planirate novu tvornicu za proizvodnju blokova, nadograđujete postojeći pogon ili procjenjujete kapacitet opreme za određeni portfelj proizvoda, saznajte više o QFT15-18 Stroju za izradu blokova i razgovarajte o svom potrebnom rezultatu, kalupima, sirovinama i konfiguraciji automatizacije sa Silver Horse. Za prijedlog proizvodnje po mjeri, konfiguraciju opreme i ponudu,kontaktirajte nasdanas i dopustite našem tehničkom timu da vam pomogne isplanirati praktično rješenje za proizvodnju blokova.
